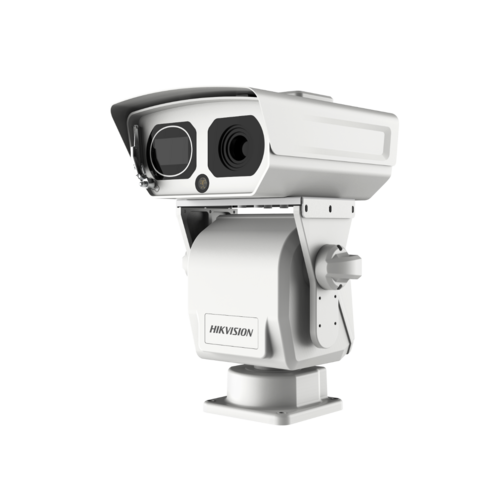

海康威视 DS-2TD5137-75H4/W/GLT H5低功耗云台
- 【功能特性】
- 支持智能火点检测功能、温度异常报警功能、周界防范功能
- 支持烟火报警功能、国土车辆报警功能、防外破报警功能、欠压过压智能报警功能、防盗报警功能
- 支持DC 12V/24V两种太阳能供电方式
- 支持休眠模式、低功耗模式，两种模式可设置及唤醒
- 支持2G/3G/4G全网通SIM卡，可通过SIM卡无线网络传输数据信息，SIM卡支持热插拔
- 支持3D定位功能，通过客户端/IE可实现点击放大和未授权目标智能跟随
- 支持系统双备份功能，确保数据断电不丢失
- 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
- 支持区域扫描功能，方位设定功能，烟火区域屏蔽功能
- 支持低温加热启动、镜头加热及除冰等功能
- 可见光机芯功能：
- 支持自动光圈、自动聚焦、自动白平衡、背光补偿、数字宽动态、3D数字降噪、日夜转换
- 支持多边形隐私遮蔽，多区域可设，多颜色可选
- 支持电子透雾、光学透雾、强光抑制、电子防抖、Smart IR防红外过曝技术
- ROI感兴趣区域增强编码
- 支持智能雨刷功能（单次、自动、循环等设定）
- 热成像机芯功能：
- 高灵敏度探测器，支持对比度调节
- 支持定时、温差和手动模式下快门校正，AGC模式可选择（支持手动AGC）
- 支持镜像、本地视频输出
- 支持3D降噪功能，图像细节增强功能
- 【应用场景】
- 适用于电力行业输电线路防山火业务应用，全天候可视化山火巡检、智能防外破，主动预警，实现 “事前防范、事中处理、事后分析”，有效替代人工巡逻。
规格参数
| 名称 | 内容 |
|---|---|
| 热成像 | |
| 热成像传感器类型 | 氧化钒非制冷型探测器 |
| 热成像分辨率 | 384 × 288 |
| 热成像像元尺寸 | 17 μm |
| 热成像响应波段 | 8~14 μm |
| 噪声等效温差NETD | ＜35 mk(@25 °C,F#=1.0) |
| 热成像参照物大小 | 人: 1.8 m x 0.5 m,车辆: 1.4 m x 4.0 m,火源: 2 m × 2 m |
| 热成像焦距 | 75 mm |
| 空间分辨率MRAD | 0.227 |
| 热成像最大光圈值 | 1.0 |
| 热成像视场角 | 4.98°（H）×3.74°（V） |
| 伪彩 | 黑热/白热/铁红/彩虹等多种伪彩（总计15种模式） |
| 热成像数字变倍 | ×2，×4，×8 |
| 车辆最远报警距离（以4米*1.4米为准） | 1575m |
| 人员最远报警距离（以1.8米*0.5米为准） | 525m |
| 火点最远报警距离（以2米*2米为准） | 4412m |
| 探测距离（人/车辆） | 2206m/6765m |
| 识别距离（人/车辆） | 551m/1691m |
| 辨认距离（人/车辆） | 276m/846m |
| 可见光 | |
| 可见光焦距&视场角 | F1.3-4.6 |
| 可见光分辨率 | 2688 x 1520，400万实时高清 |
| 可见光参照物大小 | 烟雾参照尺寸：5m×5m |
| 可见光焦距 | 6-240 mm，光学变倍40倍； |
| 最低照度 | 0.002 Lux/F1.5(彩色),0.0002 Lux/F1.5(黑白) ,0 Lux with IR |
| 区域增强 | ROI感兴趣区域增强 |
| 可见光聚焦 | 半自动/手动 |
| 可见光视场角 | 66.04°（H）*40.34°（V）-1.86°（H）*1.05°（V） |
| 可见光数字变倍 | ×2，×4，×8，×16 |
| 可见光透雾功能 | 支持光学透雾和算法透雾 |
| 烟雾最远报警距离（以5米*5米为准） | 4634m |
| 云台功能 | |
| 水平范围 | 360°连续旋转 |
| 水平速度 | 水平键控速度：0.6°/s ~19°/s |
| 垂直范围 | -75°~45° |
| 垂直速度 | 垂直键控速度：0.2°/s ~8°/s |
| 预置点个数 | 300个 |
| 巡航扫描 | 8条，每条可添加256个预置点 |
| 扫描模式 | 预置点/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描 |
| 最小定位精度 | ±0.1° |
| 系统功能 | |
| 安全策略 | 支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤 |
| 视音频 | |
| 最大预览路数 | 20路 |
| 视频压缩标准 | H.264/H.265/MJPEG；H.264编码支持 BaseLine/Main/High ,Smart264/Smart265 |
| 音频压缩标准 | G .711u/G.711a/G.722.1/MP2L2/G726/PCM |
| 接口 | |
| 报警输入 | 1个 |
| 报警输出 | 1个 |
| 音频输入 | 1个 |
| 音频输出 | 1个 |
| RS485控制接口 | 1个 |
| 网口 | 1个以太网及无线网口 |
| 网络协议 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour |
| 应用编程接口 | 支持软件集成的开放式API，支持标准协议(支持开放网络协议、PSIA、CGI)、支持海康SDK和第三方管理平台接入 |
| 模拟视频输出 | 1个BNC |
| 本地存储 | 内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持512G），可支持手动录像/报警录像 |
| SIM卡口 | 25mm×15mm |
| 系统参数 | |
| 无线传输 | 有线传输基础上，支持全网通4G无线传输及向下兼容 |
| 无线热插拔 | SIM卡支持热插拔 |
| 无线制式 | LTE-TDD/ LTE-FDD/TD-SCDMA/WCDMA |
| 无线频段 | LTE-TDD Quad-band Band 38/39/40/41LTE-FDD Quintuple-band Band 1/3/5/7/8TD-SCDMA Dual-band Band 34/39UMTS Double-band Band 1/8EVDO Single-band BC0CDMA1x Single-band BC0GSM Quad-band Band 2/3/5/8 |
| 抗风等级 | 12级（最大33 m/s） |
| 外壳材质 | 高强度铝合金 |
| 电源适配器 | 116.3mm(L)*53.4mm(W)*31.3mm(H) |
| 太阳能配置 | 不同模式下，需要太阳能供电量要求：1、静态模式（只SOC及4G模组运行）：10AH/天；2、半运行模式（只云台休眠）：14AH/天；3、半运行模式（只可见光通道休眠）：19AH/天；4、半运行模式（只热成像通道休眠）：18AH/天；5、全运行模式（开启双光预览+云台转动）：25AH/天； |
| 用户管理 | 支持三级用户权限管理，管理员、操作员、普通用户 |
| 电源输入 | DC12V ±20%&DC24V ±20% |
| 功率 | 一、具备休眠模式、低功耗模式，两种模式可设置及唤醒二、超低功耗设计:超低功耗:1)整机休眠功耗≤4W；2)整机静态功耗：≤10W；3)整机单方向运行功耗≤14W |
| 工作温度和湿度 | -40 ℃~70 ℃，＜90% RH |
| 防护等级 | IP66，电磁兼容符合GB/T17626.5四级标准 |
| 尺寸 | 335mm×291mm×454mm |
| 重量 | 18.4kg |
