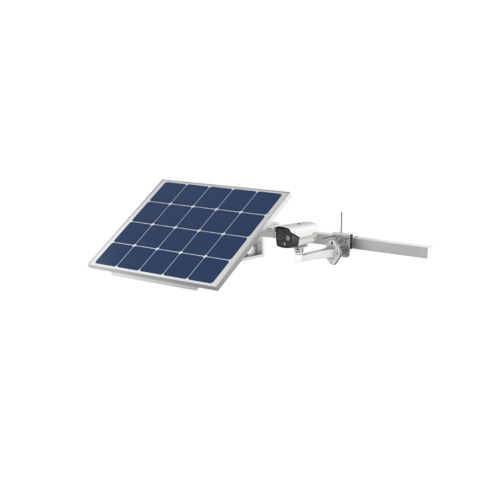

海康威视 DS-2TXS2628-15T/Q/GLT/CH40S100 4G低功耗太阳能筒机套装（角铁装）
- 【功能特性】
- 支持热成像通道防火检测、防外破监测（定制）
- 支持可见光防外破检测
- 支持远程预览唤醒、定时休眠计划唤醒
- 支持LTE-TDD/LTE-FDD/TD-SCDMA/EVDO 4G无线网络传输
- 支持多种运行模式，可灵活配置策略
- 支持太阳能供电系统
- 【应用场景】
- 产品适用于诸如电网输电线路安全监测等无电源、无网络环境。
规格参数
| 名称 | 内容 |
|---|---|
| 热成像 | |
| 热成像传感器类型 | 氧化钒非制冷型探测器 |
| 热成像探测器类型 | F2 |
| 热成像分辨率 | 256 × 192 |
| 热成像帧频 | 50 Hz: 25 fps |
| 热成像像元尺寸 | 12 μm |
| 热成像响应波段 | 8~14 μm |
| 噪声等效温差NETD | ≤ 40 mk(@25 °C,F#=1.0) |
| 热成像最大图像尺寸 | 256 × 192 |
| 热成像焦距 | 15 mm |
| 空间分辨率MRAD | 1.2 |
| 热成像最大光圈值 | F1.0 |
| 热成像视场角 | 11.4° × 8.6° |
| 热成像数字变倍 | ×2,×4 |
| 伪彩 | 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种 |
| 火点最远报警距离（以1米*1米为准） | 600m |
| 可见光 | |
| 可见光传感器类型 | 400万星光级1/2.7" Progressive Scan CMOS |
| 可见光焦距&视场角 | 12 mm,25.25° × 15.44° |
| 可见光分辨率 | 2688 × 1520 |
| 宽动态 | 120 dB |
| 3D降噪 | 支持 |
| 最低照度 | 0.0089Lux @(F1.6,AGC ON) ,0 Lux with IR |
| 可见光补光功能 | 红外补光最远可达30米 |
| 可见光光圈值 | F1.6 |
| 系统功能 | |
| 智能事件探测 | 1、支持室外火点检测2、支持防外破检测 |
| 视音频 | |
| 最大预览路数 | 20路 |
| 主码流帧率分辨率 | 50 Hz: 25 fps (2688 × 1520), 25 fps (1920 × 1080), 25 fps (1280 × 720)60 Hz: 30 fps (2688 × 1520), 30 fps (1920 × 1080), 30 fps (1280 × 720)热成像：25 fps（1280 × 720P、704 × 576、640 × 512、320 × 240） |
| 子码流帧率分辨率 | 可见光：50 Hz: 25 fps (704 × 576), 25 fps (352 × 288)可见光：60 Hz: 30 fps (704 × 480), 30 fps (352 × 288)热成像：25 fps（704 × 576, 640 × 512, 320 × 240） |
| 视频压缩标准 | H.265/H.264/MJPEG |
| 音频压缩标准 | G.711/G.722.1/G.726/MP2L2/PCM |
| 接口 | |
| 客户端 | iVMS-4200/萤石/HIK-CONNCET |
| 浏览器 | 支持IE11+, Chrome18+, Firefox5.0+, Safari5.02+浏览器、支持多国语言 |
| 报警输入 | 支持2路DC 0~5 V报警输入 |
| 报警输出 | 支持2路常开型继电器输出，报警类型可设置 |
| 音频输入 | 1路3.5 mm Mic in/Line in interface. Line input: 2-2.4 V[p-p] |
| 音频输出 | 1路3.5mm Impedance: 600 Ω |
| 复位键 | 1个复位键 |
| RS485控制接口 | 2路（1路用于接电池获取电量） |
| 网口 | 1路RJ45接口10/100 M自适应以太网口 |
| 网络协议 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour,SFTP,SRTP |
| SD卡存储 | 1个内置SD卡卡槽 |
| 4G卡尺寸 | Micro Sim |
| 太阳能板 | |
| 功率 | 100W |
| 安装支架 | 角铁 |
| 通信方式 | 485 |
| 电池 | |
| 电池容量 | 40Ah |
| 电池电压 | 9 V~12.60 V |
| 电芯类型 | 三元锂 |
| 工作温度 | 充电：-20 °C~65 °C放电：-20 °C ~65 °C |
| 循环寿命 | 循环400次，容量保证80%以上 |
| 加热功能 | 支持低温自加热 |
| 系统参数 | |
| 电源输入 | DC 12 V（±20%）或PoE (802.3af, class 3) |
| 功率 | 双通道实时预览录像，功耗3.28W白天低功耗场景1（不预览，设备热成像实时检测防火，可见光休眠，4G不休眠）,功耗2.4W白天低功耗场景2（不预览，设备热成像实时检测防火，可见光实时检测防外破，4G不休眠）功耗3.28W休眠模式（主平台及4G休眠,MUC保活），功耗0.39W |
| 工作温度和湿度 | 20℃~65℃，＜95% RH |
| 防护等级 | IP67 |
| 重量 | 筒机+支架：2.946 Kg角铁太阳能套装：23.4 Kg角铁适应范围：一般为等边角铁，单边尺寸5~10 cm，建议厚度尺寸3~8 mm（特别注意，对于小尺寸角铁，关注角铁自身刚度，避免角铁自身变形导致的安装失效） |
| 一般规范 | |
| 尺寸 | 筒机+支架：562.9 × 230.5 × 102 mm角铁太阳能套装：870 mm × 720.3 mm × 427.9 mm包装尺寸：953 × 413 × 751 mm |
