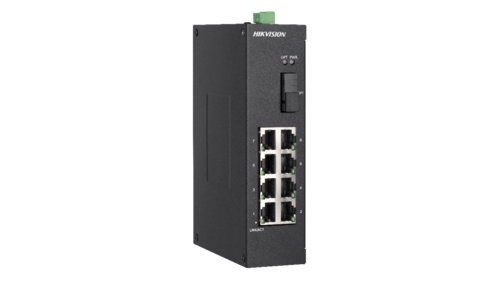

海康威视 DS-3D0XT-X 导轨式百兆光纤收发器发送端

  • 8个10/100BaseT（X）自适应RJ45接口；
  • 1个100BaseFX以太网光纤接口
  • 单模单纤，传输距离可达20、80公里
  • 支持IEEE 802.3、IEEE 802.3u、IEEE 802.3x网络标准
  • 存储转发交换方式；
  • 平均无故障时间MTBF > 10万小时；
  • 全金属封闭结构，工作温度范围可以达到-30~70 °C；
  • 工业级设计,安装简便、即插即用

规格参数

名称 内容
网络参数
接口数量 DS-3D08T-A(SC)：8百兆电口+1百兆SC光口DS-3D08T-A(FC)：8百兆电口+1百兆FC光口DS-3D08T-C(SC)：8百兆电口+1百兆SC光口DS-3D08T-C(FC)：8百兆电口+1百兆FC光口
接口类型 DS-3D08T-A(SC)：8百兆电口+1百兆SC光口DS-3D08T-A(FC)：8百兆电口+1百兆FC光口DS-3D08T-C(SC)：8百兆电口+1百兆SC光口DS-3D08T-C(FC)：8百兆电口+1百兆FC光口
标准 IEEE 100Base-TX/IEEE 100Base-FX
交换容量 1.8 Gbps
包转发率 3.771 Mpps
通用
尺寸（长×高×深） 158 mm × 97.2 mm × 42.2 mm
重量 0.395 kg
工作温度 -30 - 70℃
工作湿度 5% - 95%
存储温度 -40 - 85℃
存储湿度 5% - 95%
外壳 钣金，无风扇
整机最大功耗 12 W
电源规格 12 VDC, 1 A
光纤参数
光纤接口 DS-3D08T-A(SC)：SC光口DS-3D08T-A(FC)：FC光口DS-3D08T-C(SC)：SC光口DS-3D08T-C(FC)：FC光口
光纤类型 单模单纤，9/125 um
传输距离 DS-3D08T-A(SC)：20KMDS-3D08T-A(FC)：20KMDS-3D08T-C(SC)：80KMDS-3D08T-C(FC)：80KM
波长 Tx1310nm/Rx1550nm
发射功率 DS-3D08T-A(SC)：-15dB~-3dBDS-3D08T-A(FC)：-15dB~-3dBDS-3D08T-C(SC)：0dB~5dBDS-3D08T-C(FC)：0dB~5dB
接收灵敏度 DS-3D08T-A(SC)：-31dBDS-3D08T-A(FC)：-31dBDS-3D08T-C(SC)：-37dB DS-3D08T-C(FC)：-37dB
