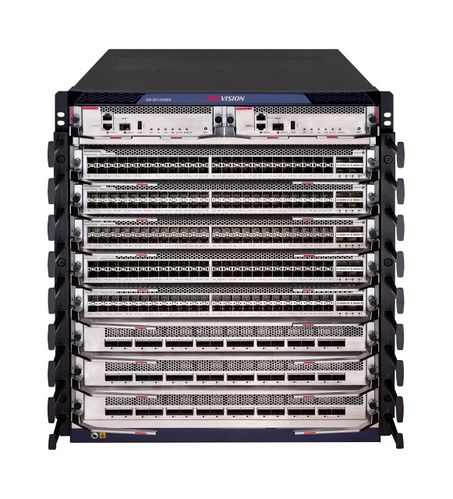

海康威视 DS-3E12508X 12508X框式交换机
- 采用CLOS 无中板交换架构，转发平面和控制平面完全分离，提供持续的带宽升级能力。硬件正交设计，线卡与交换网板完全正交，跨线卡业务流量通过正交连接器直接上交换网板，背板走线降低为零，极大规避信号衰减
- 支持高密GE/10GE/25GE/40GE/100GE以太网端口，充分满足未来应用发展需求
- 支持跨设备链路聚合技术，通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，保持控制层面互相独立，从而将单板级可靠性提升至设备级可靠性
- 支持IPv4/IPv6双协议栈,支持多种隧道技术，支持IPv4/IPv6的组播技术，为用户提供完善的IPv4/IPv6解决方案
- 支持强大的ACL能力：支持标准和扩展ACL；支持基于VLAN的ACL，方便用户配置，节省ACL资源；支持出方向和入方向的ACL，满足金融等行业访问权限严格控制的需求
- 采用无单点故障设计，所有关键部件，控槽位、网板槽位、风扇框、电源框、电源总开关等关键器件冗余设计，大幅度提升设备整体可靠性；无源背板避免了机箱出现单点故障；所有单板和电源模块支持热插拔功能；DS-3E12500X可以在恶劣的环境下长时间稳定运行，达到99.999％的电信级可靠性
规格参数
| 名称 | 内容 |
|---|---|
| 通用参数 | |
| 重量 | ≤115kg |
| 尺寸（长×高×深） | 640mm × 530mm × 440mm（12U） |
| 工作温度 | 0℃～45℃ |
| 工作湿度 | 5%～95%（非凝结） |
| 供电方式 | AC： 100V～240V |
| 安装方式 | 机柜式 |
| 电源规格 | 最大支持6个 |
| 主控板 | 最大支持2个 |
| 交换网板 | 最大支持6个 |
| 风扇模块 | 最大支持3个 |
| 业务板卡 | 最大支持8个 |
| 功能特性 | |
| 交换方式 | 存储转发 |
| 链路聚合 | 支持IEEE 802.3ad（链路聚合）和跨板链路聚合 |
| 端口镜像 | 支持端口镜像和流镜像功能 |
| QoS | 支持流量整形（Traffic Shaping）支持802.1P/DSCP优先级Mark/Remark支持层次化QoS（H-QoS）支持队列调度机制，包括SP、WRR、SP+WRR、CBWFQ支持拥塞避免机制，包括Tail-Drop、WRED支持 Mirroring |
| VLAN | 支持基于端口、协议、子网和MAC的VLAN划分支持SuperVLAN支持PVLAN支持Multicast VLAN+支持点到点 单VLAN交叉连接、双VLAN交叉连接全部依靠VLAN-ID进行转发，不涉及MAC地址学习支持最大VLAN MAPING/灵活QinQ表项全面支持VLAN MAPPING能力 |
| STP | 支持STP/MSTP/RSTP |
| 组播 | 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping支持PIM6-DM、PIM6-SM、PIM6-SSM支持MLD V1/V2、MLD V1/V2 Snooping支持组播策略和组播QoS |
| 环网协议 | 支持RRPP、ERPS |
| 安全特性 | 支持Portal认证支持MAC认证支持IEEE 802.1x和IEEE 802.1x SERVER支持HWTACACS,支持命令行认证支持SSHv1.5/SSHv2 |
| IPV4路由 | 支持ARP Proxy支持DHCP Relay支持DHCP Server支持静态路由支持RIPv1/v2支持OSPFv2支持IS-IS支持BGPv4支持OSPF/IS-IS/BGP GR (Graceful Restart优雅重启)支持等价路由支持策略路由支持路由策略 |
| IPV6路由 | 支持ICMPv6支持ICMPv6重定向支持DHCPv6支持ACLv6支持OSPFv3支持RIPng支持BGP4+支持IS-ISv6支持手工隧道支持ISATAP支持6to4隧道支持IPv6和IPv4双栈 |
| ACL | 支持标准和扩展ACL支持基于VLAN的ACL支持Ingress/Egress ACL支持Ingress/Egress CAR，粒度可达8Kbps |
| MPLS | 支持L3 MPLS VPN支持L2 VPN: VPLS、VLL (Martini, Kompella)支持MCE支持MPLS OAM支持分层VPLS，以及QinQ+VPLS接入支持P/PE功能支持LDP协议 |
| 性能参数 | |
| 交换容量 | 512Tbps |
| 包转发率 | 96000Mpps |
| VLAN容量 | 4K |
| 软件功能 | |
| 可靠性 | 独立的硬件交换网板设计，实现了控制和转发的真正分离，交换网板支持冗余备份主控板支持1＋1冗余备份，电源支持M+N冗余备份背板采用无源设计，避免单点故障各组件均支持热插拔功能支持热补丁功能，可在线进行补丁升级支持NSF/GR for OSFP/BGP/IS-IS等支持端口聚合，支持链路跨板聚合支持BFD for VRRP/BGP/IS-IS/OSPF/静态路由等，实现各协议的快速故障检测机制，支持硬件BFD支持RRPP支持Monitor-Link支持VCT支持Smart-Link支持ISSU技术，实现全业务在线升级 |
