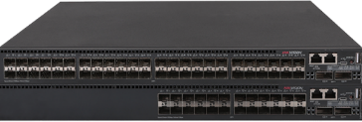

海康威视 DS-3E3900-H 强三层全万兆交换机

  • DS-3E3900-H系列交换机支持AAA，RADIUS 认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；DS-3E3900-H系列交换机提供增强的ACL 控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN 的ACL 下发， 在简化用户配置过程的同时，避免了ACL 资源的浪费
  • DS-3E3900-H系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。可插拔电源以及风扇提高设备的硬件可靠性。DS-3E3900-H系列交换机支持模块化双电源和双风扇组件；所有电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速
  • DS-3E3900-H系列交换机支持丰富的管理接口，例如Console、带外网口、USB 口，支持SNMPv1/V2/v3。支持CLI 命令行，Web 网管，TELNET 及FTP 配置，支持OAM，使设备管理更方便，并且支持SSH2.0、SSL 等加密方式，使得管理更加安全
  • 支持M-LAG技术，跨设备链路聚合，配对的设备有独立的控制平面
  • 支持在交换机上创建东西向安全策略，实现全网安全风险拦截
  • 支持扩展插槽≥2，支持 40G 光接口
  • 设备内置及图形化操作的方式，实现对网络的统一运维及管理
  • 支持 MACsec 技术，鉴别数据源的密码技术，保护信息完整并提供再保护和保密服务

规格参数

名称 内容
通用参数
端口 24个10G SFP+光口，2个40G QSFP+光口，2个模块化电源，2个可热插拔模块化风扇
风扇 有
尺寸（长×高×深） 440mm × 43.6mm × 360mm
工作温度 0ºC～45ºC
工作湿度 10%～90%
供电方式 AC：100V～240V AC，50/60Hz
安装方式 机架式（1U高，19英寸宽）
整机功耗 静态功耗43W，满负荷功耗183W
功能特性
交换方式 存储转发
链路聚合 支持10GE端口聚合支持40GE端口聚合支持静态聚合、动态聚合
端口镜像 支持流镜像支持N:4端口镜像支持本地和远程端口镜像
QoS 支持对端口接收报文的速率和发送报文的速率进行限制支持CAR功能每个端口支持8个输出队列支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WDRR、WRR、WFQ、SP+WDRR等多种模式
VLAN 支持基于端口的VLAN（4094个）支持Default VLAN支持QINQ支持灵活QINQ支持VLAN MAPPING支持PVST+ 支持RPVST+
STP 支持STP/RSTP/MSTP协议支持STP Root Guard
VxLAN 支持VXLAN 二层交换；支持VXLAN 路由交换；支持VXLAN 网关
组播 支持IGMP Snooping v2/v3支持IGMP Snooping Fast-leave支持IGMP Snooping Group-policy支持PIM-SM,PIM-SSM支持PIM snooping支持MVRP支持MFF支持增强三层组播协议
环网协议 支持BPDU Guard支持ERPS以太环保护协议（G.8032）
安全特性 支持用户分级管理和口令保护支持集中MAC认证支持802.1X支持storm constrain支持AAA认证支持RADIUS认证支持HWTACACS支持SSH 2.0支持端口隔离支持IP+MAC+端口绑定支持IP Source Guard支持CPU防护
管理维护 支持命令行接口（CLI）配置支持Telnet远程配置支持通过Console口配置支持schedule job支持ISSU支持802.1AG及802.3AH支持SNMP（Simple Network Management Protocol）支持系统日志支持分级告警支持NTP支持电源的告警功能支持风扇、温度告警支持调试信息输出支持Ping、Tracert支持Track支持Telnet远程维护支持USB进行文件上传和下载
IPV4路由 支持IPv4、IPv6静态路由，RIP等三层动态路由协议支持策略路由器;支持RIP v1/2、RIPng支持等价路由、VRRP、OSPFv1/v2、OSPF v3、BGP、ISIS等增强三层路由协议
IPV6路由 支持ND（Neighbor Discovery）支持PMTU支持 ICMP v6、Telnet v6、SFTP v6、SNMP v6、BFD v6、VRRP v3支持IPv6 Portal支持IPv6 tunnel
ACL 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类支持时间段（Time Range）支持WRED
报文抑制 支持基于端口速率百分比的风暴抑制支持基于pps的风暴抑制支持基于bps的风暴抑制
虚拟化 支持虚拟化支持分布式设备管理，分布式链路聚合，分布式弹性路由支持通过标准以太网接口进行堆叠支持本地堆叠和远程堆叠支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制
NTP 支持
DHCP DHCP ClientDHCP SnoopingDHCP RelayDHCP ServerDHCP Snooping option82/DHCP Relay option82
MPLS 支持MCE、MPLS L2VPN、 MPLS L3VPN、VPLS
性能参数
交换容量 2.56Tbps/25.6Tbps
包转发率 720Mpps/1260Mpps
VLAN容量 4K
